미니 CNC System

1. 모 델: MI-4B-7i96

2. 가 격: 45만원 (부가세 별도)

3. 가격 구성품

l         라즈베리파이 4B : 초소형 컴퓨터

l         7i96 FPGA Card : 축 제어 및 I/O

l         전원 어댑터 5V x 3.1A 및 USB 케이블 1m

l         마이크로 SD카드 32GB

l         HDMI - Micro HDMI 케이블 젠더 0.15m

l         LAN 케이블 1m x CAT.7

l         투명 케이스

     옵션 : 이동식 박스타입 M.P.G 헨들 , 패널형 or 터치형 모니터 , 터치패드형 키보드

              모니터용 HDMI 리피터 케이블 , 키보드 및 마우스용 USB 리피터 케이블

              입/출력 접점 확장 7i84D Serial Board (I/O = 32/16) : 가격 20만원 (부가세 별도)



4. 중요 사양

l         라즈베리파이 4B : 1.5GHz 쿼드코어 64-bit ARM Cortex-A72 CPU / 4GB RAM / Gigabit Ehernet

                          2.4GHz & 5.0GHz 와이파이 / 블루투스 5.0 / USB2 x 2개 / USB3 x 2개

                          4K@60Hz Dual Micro HDMI / 40Pin GPIO 헤더 / Micro-SD 카드 슬롯 / 전원 DC 5V x 3A

                          시중에서 판매되고 있는 모니터, 키보드, 마우스... 사용가능

                          크기 56mm x 85mm , 원산지 영국

                          라즈베리파이 4B 사양서 보기.pdf

l         7i96 FPGA Board : 모터 5축 제어 1MHz p/s 출력 , Ethernet 통신제어 , 0.001mm 분해능 x 60m/min 최대속도

                          Encoder 1ch x 2MHz p/s 입력 (A,/A,B,/B,Z,/Z) , I/O = 11/6 점 (DC 24V)

                          I/O확장 1Port (7i84D 증설) , 제어전원 DC 5V , 크기 101.6mm x 127mm , 원산지 미국

     옵션 : 입/출력 접점 확장 7i84D Serial Board , I/O = 32/16점 NPN type , I/O확장 1Port (RS422, 2.5M Baud)

                          입력4점 Analog 입력으로 변환가능 , 입력4점 2ch MPG 입력으로 변환가능 , 전원 DC24V

                          크기 63mm x 101.6mm



5. 시스템의 Step/Servo Motor 제어방식 : 위치제어(Pulse+Dir) , Encoder Open-loop

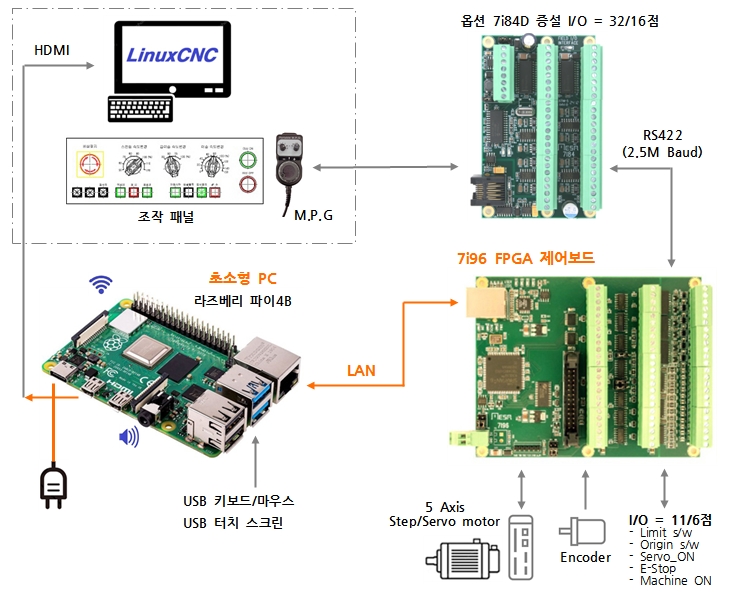

6. 시스템 구성도
