MiniCNC system
MiniCNC system의 초소형 PC는 영국 라즈베리파이 재단에서 2012년부터 전 세계로 판매하였고,
2016년 이미 1000만대를 돌파한 검증 된 제품입니다.

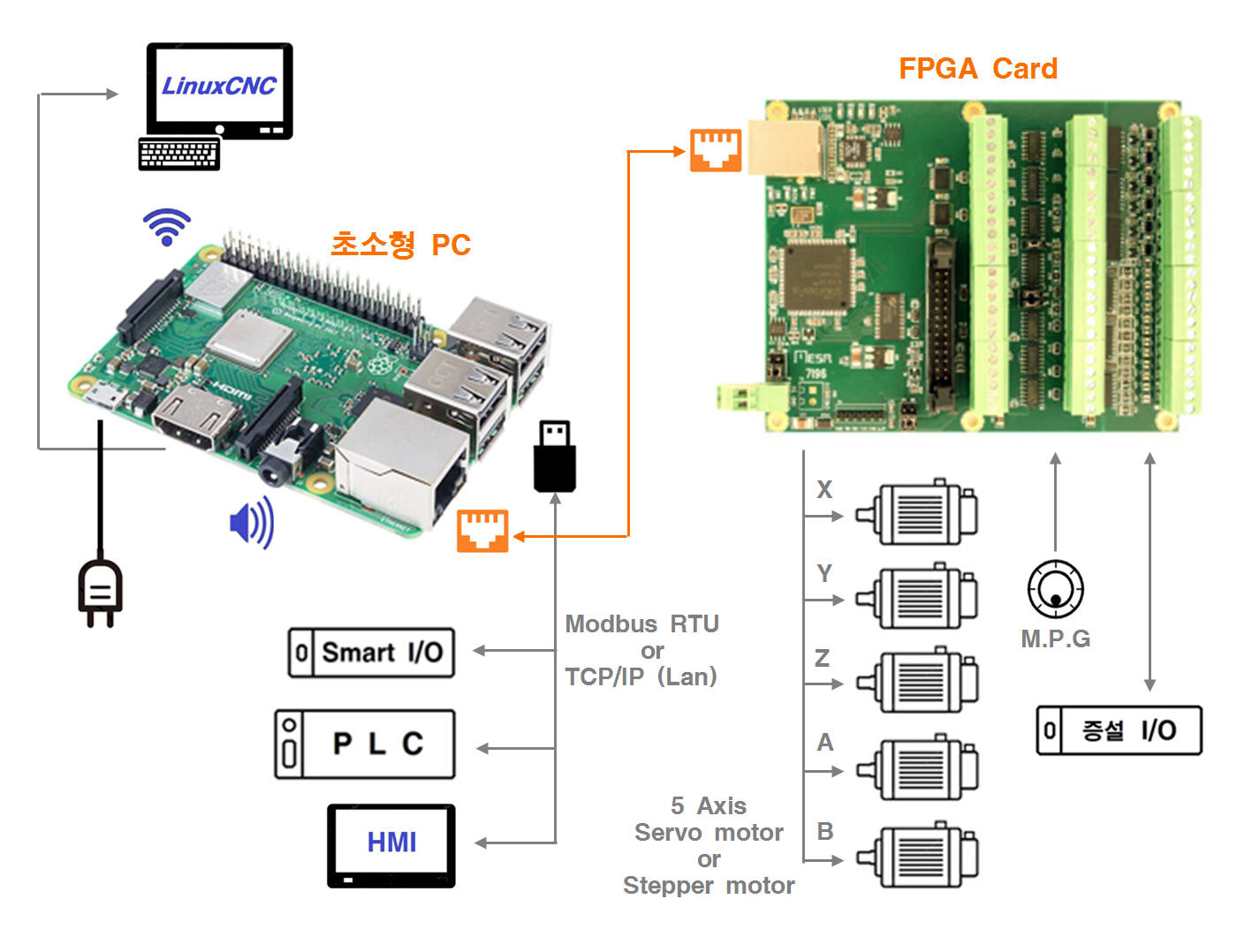

그리고 그 위에 LinuxCNC 소프트웨어를 탑제하고, 서보모터 및 I/O 제어 FPGA카드를 결합하여
MiniCNC가 탄생 되었습니다.
또한 오픈소스인 Linux의 Real-time 기술 덕분에 최상의 성능에 초저가격을 실현하였습니다.
용 도
- 탁상용 선반, 밀링 , 조각기 외 공작기계의 CNC 시스템
- 직교좌표 로봇 , 스카라 로봇 , 소형 다관절 로봇 시스템
- 공작기계 가공시 가공품 입,출용 로봇 시스템
- 낮은 비용으로 스마트공장 시스템 구성 시
- Network로 CNC 원격제어 및 관리가 필요한 장비
- 사용 중인 PLC에서 Network로 CNC기능 부가 시
- 시물레이션 CNC : G코드 , M코드 , S코드 , 매크로 외 교육용
※ 고속가공기 및 금형가공 외 고속 정밀을 요하는 장비는 당사 SmartCNC 사용요망
초소형 PC 사양
- 소프트웨어 설치 OS : Raspbian & LinuxCNC
- CPU : 64-bit SoC @ 1.4GHz Quad core
- 메인메모리 : 1Gb LPDDR2 SDRAM
- 저장장치 : Micro SD card 16Gb 이상
- 기 타 : Lan port , USB 4ports , Full size HDMI , WiFi , Bluetooth , Speaker port
- Input power : DC 5V / 2.5A micro USB
- 사용온도 : 0 ~ 50 ℃
FPGA card 사양
- 서보모터 5축제어 : 1MHz (10MHz) X, Y, Z, A, B , Ethernet 통신 제어 , 0.001mm 분해능 x 60m/min (최대속도)
- Encoder 1ch : 10MHz A, /A, B, /B, Z, /Z
- Input / Output : 11 / 6 점 (DC 24V) , 확장 I/O = 32/16점 (전용 RS422 port)
- 제어 전원 : DC 5V
- 원산지 : 미 국
LinuxCNC 주요 사양
동시 5축 , G-code : G0~G99 , M-code : M0 ~ M199 , F-code , 매크로 6종 명령어 , 단위 mm/inch/degree
최소단위 : 0.001/0.0001(mm/inch) , 공구옵셋 : 0 ~ 9999개 , 공구경보정 , 수동/자동 공구교환 , 좌표계옵셋 9개
좌표계회전 , Tap 가공 , Backlash 보정 , 피치에러보정 , 코너예각 및 라운드 처리 , Lader형 PLC , 오실로스코프 기능
Modbus RTU/TCP 통신 , 공구경로 3D 미리보기 , 가상조작화면 , 예측 가공시간 표시 , HMI 연결가능
Linux 및 Python 인터페이스 명령어 제공
※ S-code , 사용 시 별도 FPGA 카드 사용 (소프트웨어는 사용 가능)
터치모니터 사용가능 , 인터넷 Firefox , 오피스 , 공학용계산기 , PDF프린터 , 폴더공유 , 원격데스크톱 . . . . .
